Artikelgruppe

Kupplungsdosen mit Überwurfmutter & Schottgewinde, NW 5

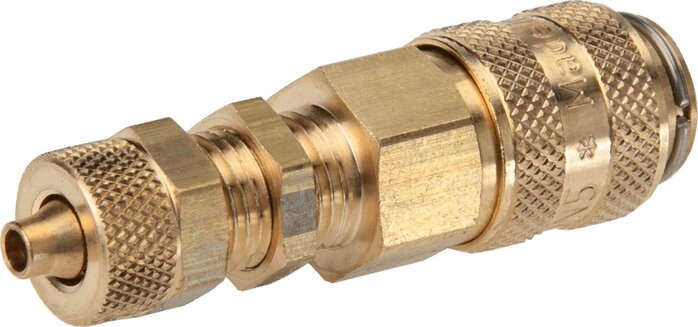

Name: Schott-Kupplungsdose (NW5) 6x4mm Schlauch, Messing
Brand: Landefeld
SKU: KDKS 4 NW5
Price: 21.84 EUR
Availability: InStock

Exemplaire exposé: Coupleur avec écrou-raccord et filetage passe-cloison, laiton

YouTube Videos:

Explication concernant différents types de raccords pneumatiques

Werkstoffe:

Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)

Temperaturbereich:

-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)

Betriebsdruck:

-0,95 bis 35 bar

Durchfluss*:

510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)

Hinweis:

Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.

Kompatibel zu**:

Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)

Optional:

Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCH

*6 bar Eingangsdruck, 0,5 bar Druckdifferenz
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.

Dokumente:

Mehr Informationen

Kupplungsdosen mit Überwurfmutter & Schottgewinde, NW 5:

20 von 27 Artikeln

KDKS 4 NW5

Schott-Kupplungsdose (NW5) 6x4mm Schlauch, Messing

21,84 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	6x4	nein	Standard

KDKS 6 NW5

Schott-Kupplungsdose (NW5) 8x6mm Schlauch, Messing

21,84 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	8x6	nein	Standard

KDKS 4 NW5 MSV

Schott-Kupplungsdose (NW5) 6x4mm Schlauch, Messing vernickelt

26,25 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	6x4	nein	Standard

KDKS 6 NW5 MSV

Schott-Kupplungsdose (NW5) 8x6mm Schlauch, Messing vernickelt

26,25 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	8x6	nein	Standard

KDKS 4 NW5 ES

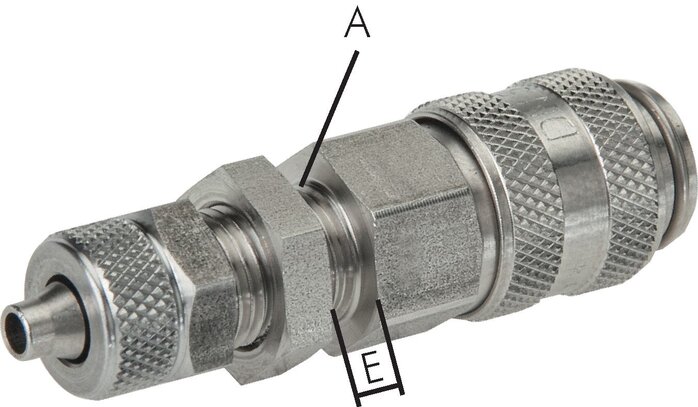

Schott-Kupplungsdose (NW5) 6x4mm Schlauch, Edelstahl

252,89 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Edelstahl	6x4	nein	Standard

KDKS 6 NW5 ES

Schott-Kupplungsdose (NW5) 8x6mm Schlauch, Edelstahl

183,94 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Edelstahl	8x6	nein	Standard

KDKS 4 NW5 ES4A

Schott-Kupplungsdose (NW5) 6x4mm Schlauch, 1.4404

283,18 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
1.4404	6x4	nein	Standard

KDKS 6 NW5 BA

Schott-Kupplungsdose (NW5) 8x6mm Schlauch, Messing

38,37 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	8x6	ja	Standard

KDKS 4 NW5 MSV BA

Schott-Kupplungsdose (NW5) 6x4mm Schlauch, Messing vernickelt

41,41 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	6x4	ja	Standard

KDKS 6 NW5 MSV BA

Schott-Kupplungsdose (NW5) 8x6mm Schlauch, Messing vernickelt

44,74 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	8x6	ja	Standard

KDKS 4 NW5 ES BA

Schott-Kupplungsdose (NW5) 6x4mm Schlauch, Edelstahl

217,88 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Edelstahl	6x4	ja	Standard

KDKS 6 NW5 ES BA

Schott-Kupplungsdose (NW5) 8x6mm Schlauch, Edelstahl

211,39 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Edelstahl	8x6	ja	Standard

KDKS 4 NW5 ES4A BA

Schott-Kupplungsdose (NW5) 6x4mm Schlauch, 1.4404

368,19 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
1.4404	6x4	ja	Standard

KDKS 4 NW5 MSV-RO

Schott-Kupplungsdose (NW5) 6x4mm Schlauch, Messing vernickelt

49,02 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	6x4	nein	rote Schiebehülse

KDKS 4 NW5 MSV-GR

Schott-Kupplungsdose (NW5) 6x4mm Schlauch, Messing vernickelt

49,02 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	6x4	nein	grüne Schiebehülse

KDKS 4 NW5 MSV-BL

Schott-Kupplungsdose (NW5) 6x4mm Schlauch, Messing vernickelt

49,02 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	6x4	nein	blaue Schiebehülse

KDKS 4 NW5 MSV-SCH

Schott-Kupplungsdose (NW5) 6x4mm Schlauch, Messing vernickelt

49,02 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	6x4	nein	schwarze Schiebehülse

KDKS 6 NW5 MSV-RO

Schott-Kupplungsdose (NW5) 8x6mm Schlauch, Messing vernickelt

49,02 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	8x6	nein	rote Schiebehülse

KDKS 6 NW5 MSV-BL

Schott-Kupplungsdose (NW5) 8x6mm Schlauch, Messing vernickelt

49,02 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing vernickelt	8x6	nein	blaue Schiebehülse

KDKS 4 NW5 BA-RO

Schott-Kupplungsdose (NW5) 6x4mm Schlauch, Messing

90,87 € inkl. MwSt.

Menge

Stk.

Sofort lieferbar

Werkstoff	Schlauchdurchmesser (außen x innen) [mm]	Verwendbar für Stecker beidseitig absperrend	Ausführung
Messing	6x4	ja	rote Schiebehülse

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
