Artikelgruppe

Kupplungsstecker mit Innengewinde, ARO / ORION NW 5,5

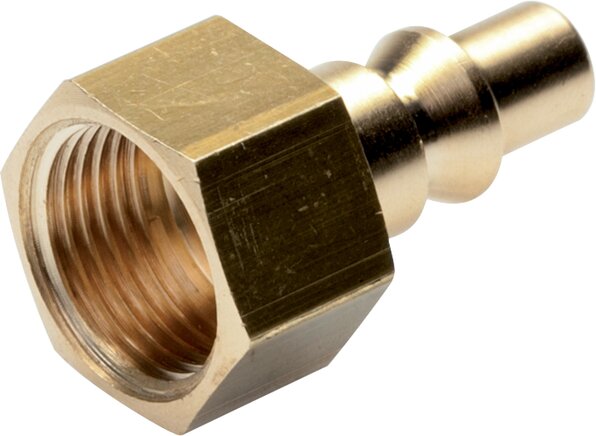

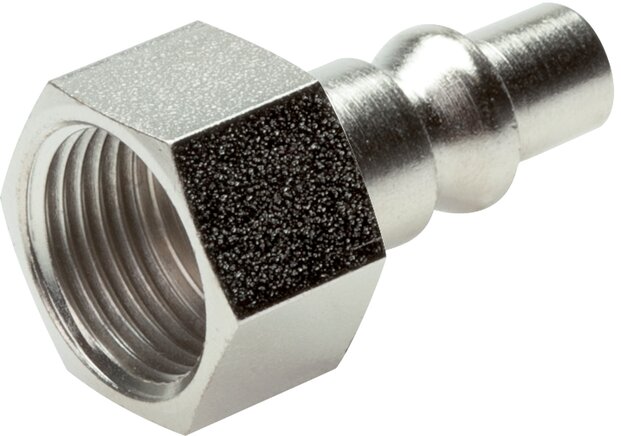

Exemplarische Darstellung: Kupplungsstecker mit Innengewinde, ARO / ORION NW 5,5, Messing Exemplarische Darstellung: Kupplungsstecker mit Innengewinde, ARO / ORION NW 5,5, Stahl gehärtet & vernickelt Detailansicht: Steckerabmessungen

Werkstoffe:

Typ Standard: Körper und Schiebehülse: Messing, Dichtungen: NBR, Typ Kugelverriegelung: Körper: Messing vernickelt, Schiebehülse: Stahl gehärtet, vernickelt, Dichtungen: NBR

Temperaturbereich:

-20°C bis +100°C

Betriebsdruck:

-0,95 bis 35 bar

Durchfluss*:

550 l/min (Typ Kugelverriegelung: 1140 l/min)

Hinweis:

Diese Schnellverschlusskupplungen mit ARO- / ORION-Profil NW 5,5 werden hauptsächlich in der Schweiz, Belgien, Niederlanden und Luxemburg eingesetzt. Trotz ähnlichem Aussehen der Kupplungsdose mit in Deutschland weit verbreiteten Kupplungsdosen der Nennweite 7,2, sind diese Kupplungen dazu nicht kompatibel!

Vorteile der Kugelverriegelung:

•leichtes Entkuppeln unter Druck,
•robuste Verbindung zwischen Stecker und Dose

Kompatibel zu**:

ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572)
*6 bar Eingangsdruck, 0,5 bar Druckdifferenz**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
