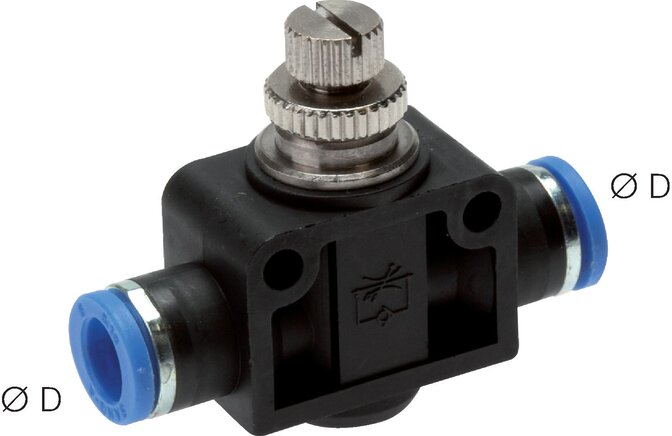

Leitungs-Drosselrückschlagventile, Standard / Mini

Beschreibung

Funktionsprinzip:

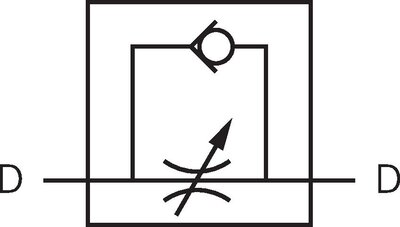

Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.

Medien:
Druckluft, neutrale Gase

Werkstoffe:

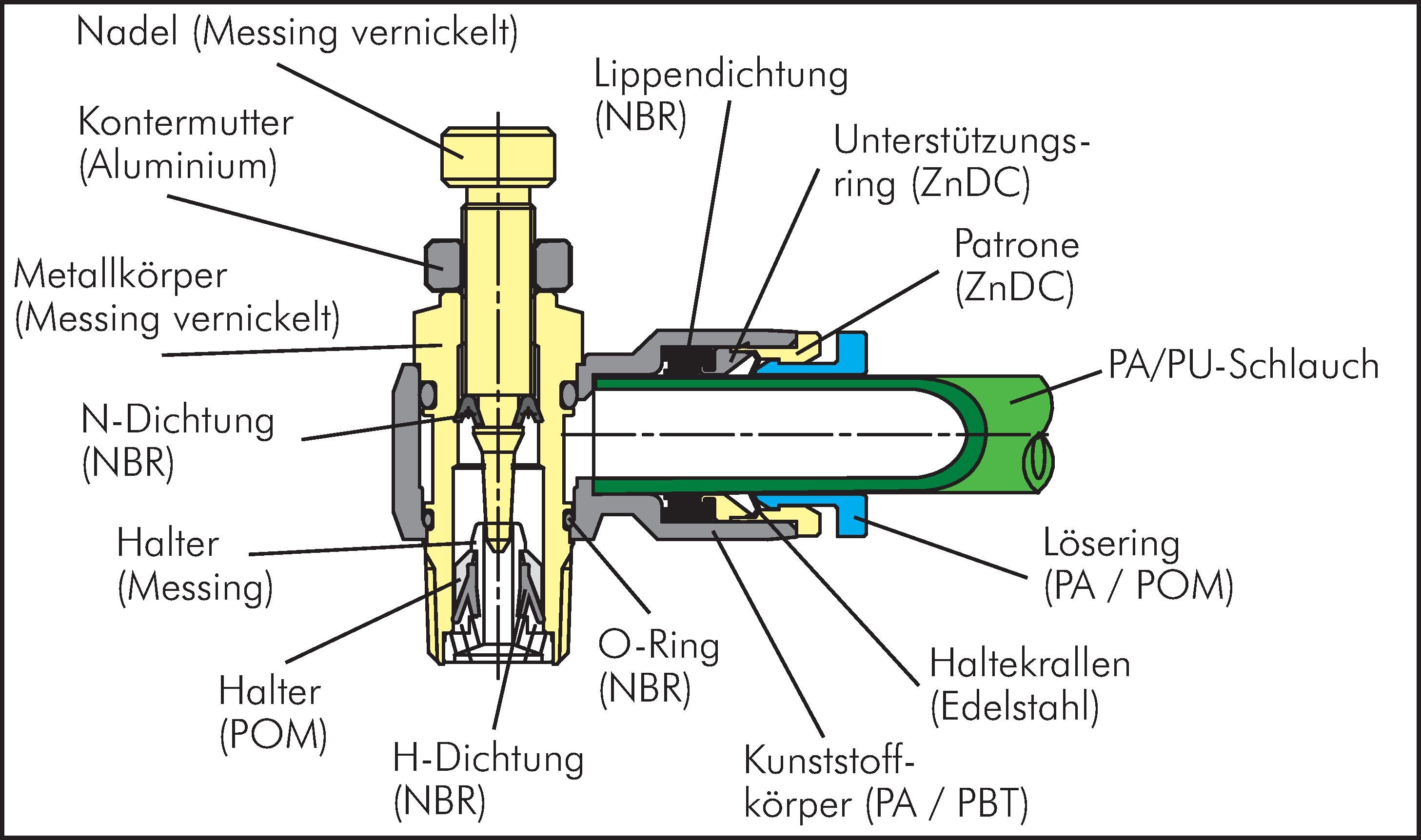

Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)

Temperaturbereich:


Betriebsdruck:


Vorteile:
•kompakte Bauform,
•einfache Verstellung ohne Werkzeug möglich

*Mini-Bauform, 0°C bis max. +60°C, -0,95 bis 10 bar

Finden Sie den passenden Artikel

D [mm]
Serie
Betriebsdruck [bar]
Temperaturbereich [°C]

Leitungs-Drosselrückschlagventile, Standard / Mini: 6 von 6 Artikeln

Drosselrückschlagventil 3mm Steckanschluss
  • D [mm]

    3

  • Serie

    IQS-Mini

  • Betriebsdruck [bar]

    -0,95 bis 10

  • Temperaturbereich [°C]

    0 bis +60

Sofort lieferbar

11,22 €

Drosselrückschlagventil 4mm Steckanschluss
  • D [mm]

    4

  • Serie

    IQS-Standard

  • Betriebsdruck [bar]

    -0,95 bis 20

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

13,16 €

Drosselrückschlagventil 6mm Steckanschluss
  • D [mm]

    6

  • Serie

    IQS-Standard

  • Betriebsdruck [bar]

    -0,95 bis 20

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

13,16 €

Drosselrückschlagventil 8mm Steckanschluss
  • D [mm]

    8

  • Serie

    IQS-Standard

  • Betriebsdruck [bar]

    -0,95 bis 20

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

16,52 €

Drosselrückschlagventil 10mm Steckanschluss
  • D [mm]

    10

  • Serie

    IQS-Standard

  • Betriebsdruck [bar]

    -0,95 bis 20

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

19,23 €

Drosselrückschlagventil 12mm Steckanschluss
  • D [mm]

    12

  • Serie

    IQS-Standard

  • Betriebsdruck [bar]

    -0,95 bis 20

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

22,39 €

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
