Schwenkbefestigungen sphärische Lasche, für Pneumatik-Zylinder ISO 15552

Beschreibung

Lieferumfang:
1 Stk. Schwenkbefestigung, inkl. 4 Befestigungsschrauben

Achtung:
Nur Bolzen Typ FFQ für die Verbindung zu Typ TQ verwenden!

Finden Sie den passenden Artikel

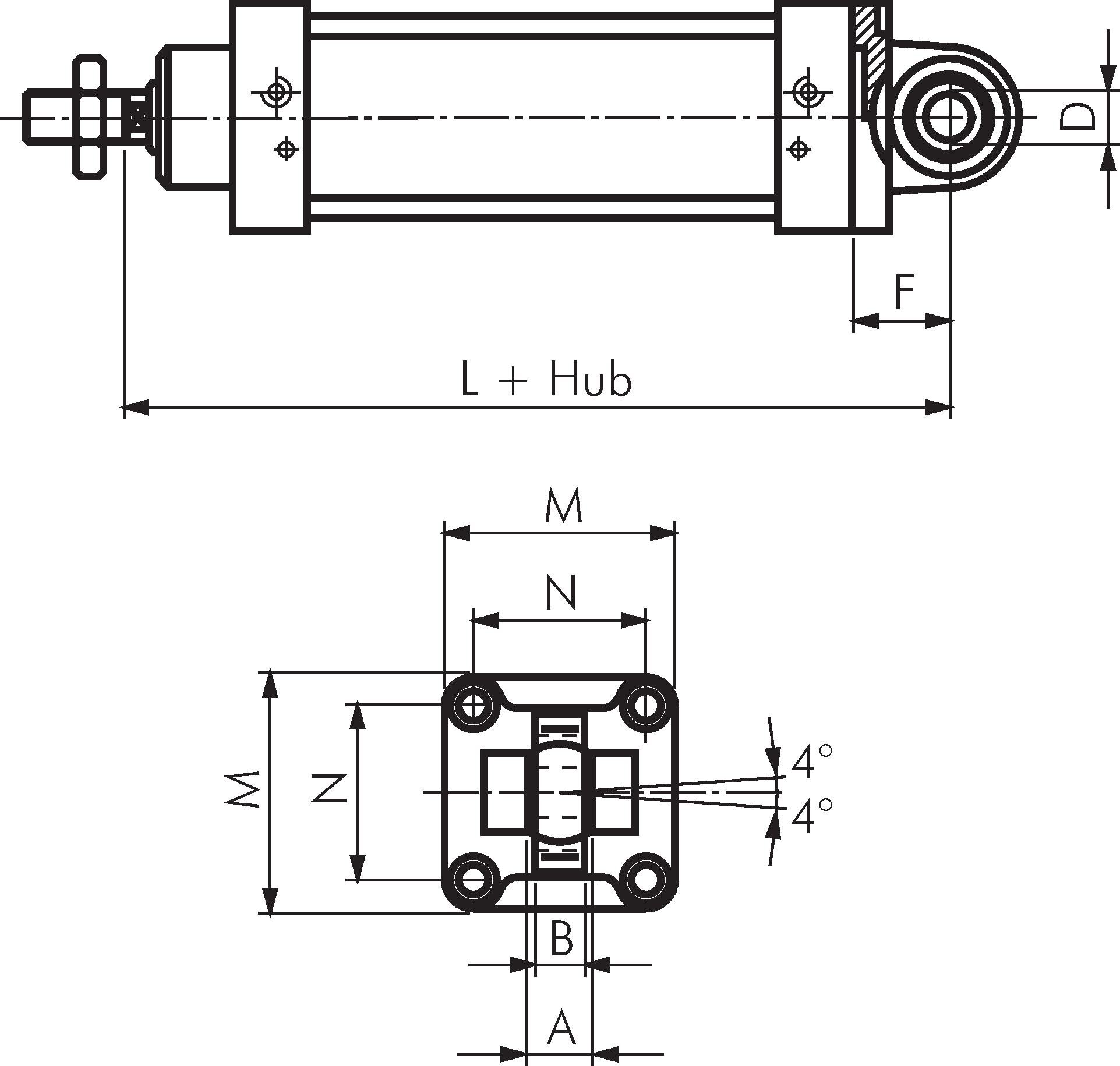

Werkstoff
für Kolben Ø [mm]
A [mm]
B [mm]
Ø D [mm]
F [mm]
L [mm]
M [mm]
N [mm]

Schwenkbefestigungen sphärische Lasche, für Pneumatik-Zylinder ISO 15552: 20 von 24 Artikeln

TE 32
ISO15552-Laschenschwenkbe-festigung (sphär) 32mm Stahl brüniert (TE 32)

Stahl brüniert Stahl brüniert

ISO15552-Laschenschwenkbe-festigung (sphär) 32mm Stahl brüniert
  • für Kolben Ø [mm]

    32

  • A [mm]

    14

  • B [mm]

    10,5

  • Ø D [mm]

    10

  • F [mm]

    22

  • L [mm]

    142

Sofort lieferbar

55,81 €

TE 40
ISO15552-Laschenschwenkbe-festigung (sphär) 40mm Stahl brüniert (TE 40)

Stahl brüniert Stahl brüniert

ISO15552-Laschenschwenkbe-festigung (sphär) 40mm Stahl brüniert
  • für Kolben Ø [mm]

    40

  • A [mm]

    16

  • B [mm]

    12,0

  • Ø D [mm]

    12

  • F [mm]

    25

  • L [mm]

    160

Sofort lieferbar

60,94 €

TE 50
ISO15552-Laschenschwenkbe-festigung (sphär) 50mm Stahl brüniert (TE 50)

Stahl brüniert Stahl brüniert

ISO15552-Laschenschwenkbe-festigung (sphär) 50mm Stahl brüniert
  • für Kolben Ø [mm]

    50

  • A [mm]

    21

  • B [mm]

    15,0

  • Ø D [mm]

    16

  • F [mm]

    27

  • L [mm]

    170

Sofort lieferbar

78,60 €

TE 63
ISO15552-Laschenschwenkbe-festigung (sphär) 63mm Stahl brüniert (TE 63)

Stahl brüniert Stahl brüniert

ISO15552-Laschenschwenkbe-festigung (sphär) 63mm Stahl brüniert
  • für Kolben Ø [mm]

    63

  • A [mm]

    21

  • B [mm]

    15,0

  • Ø D [mm]

    16

  • F [mm]

    32

  • L [mm]

    190

Sofort lieferbar

82,20 €

TE 80
ISO15552-Laschenschwenkbe-festigung (sphär) 80mm Stahl brüniert (TE 80)

Stahl brüniert Stahl brüniert

ISO15552-Laschenschwenkbe-festigung (sphär) 80mm Stahl brüniert
  • für Kolben Ø [mm]

    80

  • A [mm]

    25

  • B [mm]

    18,0

  • Ø D [mm]

    20

  • F [mm]

    36

  • L [mm]

    210

Sofort lieferbar

103,77 €

TE 100
ISO15552-Laschenschwenkbe-festigung (sphär) 100mm Stahl brüniert (TE 100)

Stahl brüniert Stahl brüniert

ISO15552-Laschenschwenkbe-festigung (sphär) 100mm Stahl brüniert
  • für Kolben Ø [mm]

    100

  • A [mm]

    25

  • B [mm]

    18,0

  • Ø D [mm]

    20

  • F [mm]

    41

  • L [mm]

    230

Sofort lieferbar

115,55 €

TE 125
ISO15552-Laschenschwenkbe-festigung (sphär) 125mm Stahl brüniert (TE 125)

Stahl brüniert Stahl brüniert

ISO15552-Laschenschwenkbe-festigung (sphär) 125mm Stahl brüniert
  • für Kolben Ø [mm]

    125

  • A [mm]

    37

  • B [mm]

    25,0

  • Ø D [mm]

    30

  • F [mm]

    50

  • L [mm]

    275

Sofort lieferbar

205,25 €

TE 32 ALU
ISO15552-Laschenschwenkbe-festigung (sphär) 32mm Aluminium (TE 32 ALU)

Aluminium Aluminium

ISO15552-Laschenschwenkbe-festigung (sphär) 32mm Aluminium
  • für Kolben Ø [mm]

    32

  • A [mm]

    14

  • B [mm]

    10,5

  • Ø D [mm]

    10

  • F [mm]

    22

  • L [mm]

    142

Sofort lieferbar

35,83 €

TE 40 ALU
ISO15552-Laschenschwenkbe-festigung (sphär) 40mm Aluminium (TE 40 ALU)

Aluminium Aluminium

ISO15552-Laschenschwenkbe-festigung (sphär) 40mm Aluminium
  • für Kolben Ø [mm]

    40

  • A [mm]

    16

  • B [mm]

    12,0

  • Ø D [mm]

    12

  • F [mm]

    25

  • L [mm]

    160

Sofort lieferbar

40,29 €

TE 50 ALU
ISO15552-Laschenschwenkbe-festigung (sphär) 50mm Aluminium (TE 50 ALU)

Aluminium Aluminium

ISO15552-Laschenschwenkbe-festigung (sphär) 50mm Aluminium
  • für Kolben Ø [mm]

    50

  • A [mm]

    21

  • B [mm]

    15,0

  • Ø D [mm]

    16

  • F [mm]

    27

  • L [mm]

    170

Sofort lieferbar

47,94 €

TE 63 ALU
ISO15552-Laschenschwenkbe-festigung (sphär) 63mm Aluminium (TE 63 ALU)

Aluminium Aluminium

ISO15552-Laschenschwenkbe-festigung (sphär) 63mm Aluminium
  • für Kolben Ø [mm]

    63

  • A [mm]

    21

  • B [mm]

    15,0

  • Ø D [mm]

    16

  • F [mm]

    32

  • L [mm]

    190

Sofort lieferbar

52,92 €

TE 80 ALU
ISO15552-Laschenschwenkbe-festigung (sphär) 80mm Aluminium (TE 80 ALU)

Aluminium Aluminium

ISO15552-Laschenschwenkbe-festigung (sphär) 80mm Aluminium
  • für Kolben Ø [mm]

    80

  • A [mm]

    25

  • B [mm]

    18,0

  • Ø D [mm]

    20

  • F [mm]

    36

  • L [mm]

    210

Sofort lieferbar

77,69 €

TE 100 ALU
ISO15552-Laschenschwenkbe-festigung (sphär) 100mm Aluminium (TE 100 ALU)

Aluminium Aluminium

ISO15552-Laschenschwenkbe-festigung (sphär) 100mm Aluminium
  • für Kolben Ø [mm]

    100

  • A [mm]

    25

  • B [mm]

    18,0

  • Ø D [mm]

    20

  • F [mm]

    41

  • L [mm]

    230

Sofort lieferbar

91,87 €

TE 125 ALU
ISO15552-Laschenschwenkbe-festigung (sphär) 125mm Aluminium (TE 125 ALU)

Aluminium Aluminium

ISO15552-Laschenschwenkbe-festigung (sphär) 125mm Aluminium
  • für Kolben Ø [mm]

    125

  • A [mm]

    37

  • B [mm]

    25,0

  • Ø D [mm]

    30

  • F [mm]

    50

  • L [mm]

    275

Sofort lieferbar

173,79 €

TE 160 ALU
ISO15552-Laschenschwenkbe-festigung (sphär) 160mm Aluminium (TE 160 ALU)

Aluminium Aluminium

ISO15552-Laschenschwenkbe-festigung (sphär) 160mm Aluminium
  • für Kolben Ø [mm]

    160

  • A [mm]

    43

  • B [mm]

    28,0

  • Ø D [mm]

    35

  • F [mm]

    55

  • L [mm]

    315

Sofort lieferbar

299,19 €

TE 200 ALU
ISO15552-Laschenschwenkbe-festigung (sphär) 200mm Aluminium (TE 200 ALU)

Aluminium Aluminium

ISO15552-Laschenschwenkbe-festigung (sphär) 200mm Aluminium
  • für Kolben Ø [mm]

    200

  • A [mm]

    43

  • B [mm]

    28,0

  • Ø D [mm]

    35

  • F [mm]

    60

  • L [mm]

    335

Sofort lieferbar

372,35 €

TE 250 ALU
ISO15552-Laschenschwenkbe-festigung (sphär) 250mm Aluminium (TE 250 ALU)

Aluminium Aluminium

ISO15552-Laschenschwenkbe-festigung (sphär) 250mm Aluminium
  • für Kolben Ø [mm]

    250

  • A [mm]

    49

  • B [mm]

    33,0

  • Ø D [mm]

    40

  • F [mm]

    70

  • L [mm]

    375

Nicht auf Lager

1006,44 €

TE 32 ES
ISO15552-Laschenschwenkbe-festigung (sphär) 32mm 1.4401 (TE 32 ES)

1.4401 1.4401

ISO15552-Laschenschwenkbe-festigung (sphär) 32mm 1.4401
  • für Kolben Ø [mm]

    32

  • A [mm]

    14

  • B [mm]

    10,5

  • Ø D [mm]

    10

  • F [mm]

    22

  • L [mm]

    142

Sofort lieferbar

107,01 €

TE 40 ES
ISO15552-Laschenschwenkbe-festigung (sphär) 40mm 1.4401 (TE 40 ES)

1.4401 1.4401

ISO15552-Laschenschwenkbe-festigung (sphär) 40mm 1.4401
  • für Kolben Ø [mm]

    40

  • A [mm]

    16

  • B [mm]

    12,0

  • Ø D [mm]

    12

  • F [mm]

    25

  • L [mm]

    160

Sofort lieferbar

112,45 €

TE 50 ES
ISO15552-Laschenschwenkbe-festigung (sphär) 50mm 1.4401 (TE 50 ES)

1.4401 1.4401

ISO15552-Laschenschwenkbe-festigung (sphär) 50mm 1.4401
  • für Kolben Ø [mm]

    50

  • A [mm]

    21

  • B [mm]

    15,0

  • Ø D [mm]

    16

  • F [mm]

    27

  • L [mm]

    170

Sofort lieferbar

134,44 €

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
