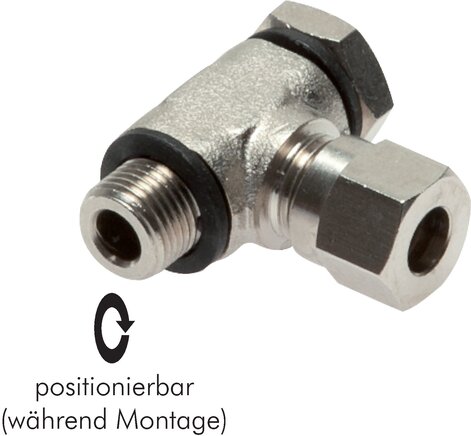

Schwenkverschraubungen

Beschreibung

Werkstoffe:
Körper: Messing vernickelt, Schneidring: Messing

Temperaturbereich:
-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Finden Sie den passenden Artikel

Baureihe
Rohr Ø außen
Einschraubgewinde
Betriebsdruck mit hartem Kupferrohr [bar]

Schwenkverschraubungen: 6 von 6 Artikeln

Winkel-Schwenkverschraubung 6 LL-G 1/8", Messing vernickelt
  • Baureihe

    sehr leichte Baureihe

  • Rohr Ø außen

    6 LL (M10x1)

  • Einschraubgewinde

    G 1/8"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    100

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

4,35 €

Winkel-Schwenkverschraubung 6 LL-G 1/4", Messing vernickelt
  • Baureihe

    sehr leichte Baureihe

  • Rohr Ø außen

    6 LL (M10x1)

  • Einschraubgewinde

    G 1/4"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    100

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

5,04 €

Winkel-Schwenkverschraubung 8 LL-G 1/8", Messing vernickelt
  • Baureihe

    sehr leichte Baureihe

  • Rohr Ø außen

    8 LL (M12x1)

  • Einschraubgewinde

    G 1/8"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    100

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

4,65 €

Winkel-Schwenkverschraubung 8 LL-G 1/4", Messing vernickelt
  • Baureihe

    sehr leichte Baureihe

  • Rohr Ø außen

    8 LL (M12x1)

  • Einschraubgewinde

    G 1/4"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    100

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

5,49 €

Winkel-Schwenkverschraubung 10 L-G 1/4", Messing vernickelt
  • Baureihe

    leichte Baureihe

  • Rohr Ø außen

    10 L (M16x1,5)

  • Einschraubgewinde

    G 1/4"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    115

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

7,51 €

Winkel-Schwenkverschraubung 12 L-G 3/8", Messing vernickelt
  • Baureihe

    leichte Baureihe

  • Rohr Ø außen

    12 L (M18x1,5)

  • Einschraubgewinde

    G 3/8"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    75

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

12,14 €

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
