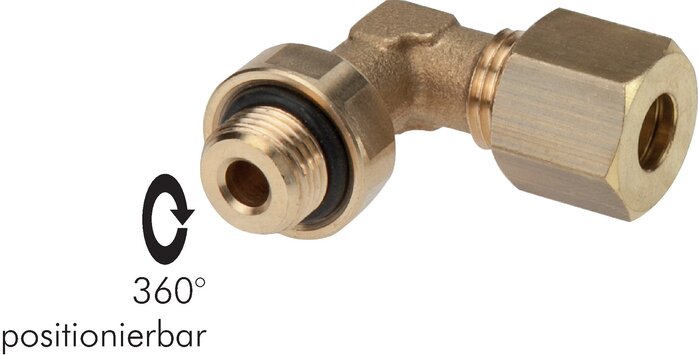

Winkel-Einschraubverschraubungen positionierbar mit zylindrischem Außengewinde

Beschreibung

Temperaturbereich:
-60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:
Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:
Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Werkstoffe:
Körper: Messing, Dichtungen: NBR

Finden Sie den passenden Artikel

Rohr Ø außen [mm]
Einschraubgewinde
Betriebsdruck mit hartem Kupferrohr [bar]

Winkel-Einschraubverschraubungen positionierbar mit zylindrischem Außengewinde: 16 von 16 Artikeln

Winkel-Klemmringverschraubung G 1/8"-4mm, Messing
  • Rohr Ø außen [mm]

    4

  • Einschraubgewinde

    G 1/8"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    150

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

11,99 €

Winkel-Klemmringverschraubung G 1/4"-4mm, Messing
  • Rohr Ø außen [mm]

    4

  • Einschraubgewinde

    G 1/4"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    150

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

14,47 €

Winkel-Klemmringverschraubung G 1/8"-6mm, Messing
  • Rohr Ø außen [mm]

    6

  • Einschraubgewinde

    G 1/8"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    150

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

12,31 €

Winkel-Klemmringverschraubung G 1/4"-6mm, Messing
  • Rohr Ø außen [mm]

    6

  • Einschraubgewinde

    G 1/4"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    150

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

14,85 €

Winkel-Klemmringverschraubung G 1/8"-8mm, Messing
  • Rohr Ø außen [mm]

    8

  • Einschraubgewinde

    G 1/8"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    135

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

12,77 €

Winkel-Klemmringverschraubung G 1/4"-8mm, Messing
  • Rohr Ø außen [mm]

    8

  • Einschraubgewinde

    G 1/4"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    135

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

14,96 €

Winkel-Klemmringverschraubung G 3/8"-8mm, Messing
  • Rohr Ø außen [mm]

    8

  • Einschraubgewinde

    G 3/8"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    135

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

15,06 €

Winkel-Klemmringverschraubung G 1/4"-10mm, Messing
  • Rohr Ø außen [mm]

    10

  • Einschraubgewinde

    G 1/4"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    95

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

15,17 €

Winkel-Klemmringverschraubung G 3/8"-10mm, Messing
  • Rohr Ø außen [mm]

    10

  • Einschraubgewinde

    G 3/8"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    95

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

16,27 €

Winkel-Klemmringverschraubung G 1/2"-10mm, Messing
  • Rohr Ø außen [mm]

    10

  • Einschraubgewinde

    G 1/2"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    95

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

24,09 €

Winkel-Klemmringverschraubung G 3/8"-14mm, Messing
  • Rohr Ø außen [mm]

    14

  • Einschraubgewinde

    G 3/8"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    89

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

21,34 €

Winkel-Klemmringverschraubung G 1/2"-14mm, Messing
  • Rohr Ø außen [mm]

    14

  • Einschraubgewinde

    G 1/2"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    89

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

25,86 €

Winkel-Klemmringverschraubung G 1/2"-18mm, Messing
  • Rohr Ø außen [mm]

    18

  • Einschraubgewinde

    G 1/2"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    67

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

33,62 €

Winkel-Klemmringverschraubung G 3/4"-18mm, Messing
  • Rohr Ø außen [mm]

    18

  • Einschraubgewinde

    G 3/4"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    67

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

36,65 €

Winkel-Klemmringverschraubung G 3/4"-22mm, Messing
  • Rohr Ø außen [mm]

    22

  • Einschraubgewinde

    G 3/4"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    54

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

50,27 €

Winkel-Klemmringverschraubung G 1"-22mm, Messing
  • Rohr Ø außen [mm]

    22

  • Einschraubgewinde

    G 1"

  • Betriebsdruck mit hartem Kupferrohr [bar]

    54

  • Temperaturbereich [°C]

    -20 bis +80

Sofort lieferbar

58,66 €

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
