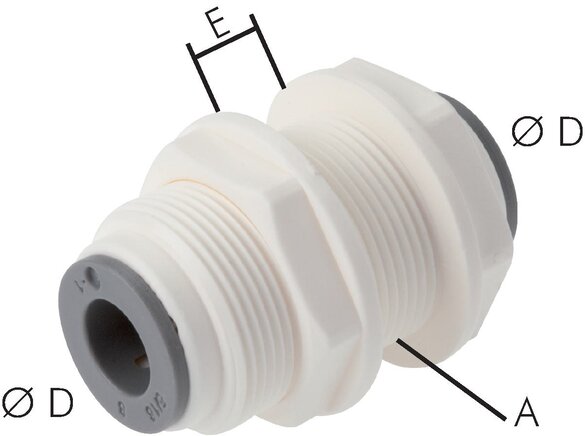

Schotaansluitingen, LE (metrisch)

Beschrijving

Materialen
Lichaam en ontgrendelring: POM (FDA-gecertificeerd), borgklauw: Roestvrij staal, afdichtingen: EPDM (FDA-gecertificeerd)

Temperatuurbereik:
0°C bis +65°C

Bedrijfsdruk:
-0,95 tot 16 bar (Ø 3/8", 1/2", 10 mm & 12 mm: max. 11 bar)*

Media:
olievrije perslucht, water, vloeibare levensmiddelen, ongevaarlijke gassen en vloeistoffen (geen minerale oliën), milde chemicaliën

Goedkeuringen:
NSF / ANSI 61, materialen conform FDA

Voordelen:
• beschikbaar voor metrische en imperiale slangen, G-schroefdraad, • R-schroefdraad en NPT-schroefdraad beschikbaar, • compatibel met tal van andere fabrikanten

*Bij temperaturen >20°C, bedrijfsdruk met deze correctiefactoren berekenen: 30°C: 0,88 - 40°C: 0,77 - 50°C: 0,69 - 65°C: 0,63, voorbeeld: 50°C, bedrijfsdruk = 16 bar * 0,69 = 11 bar

Vind het geschikte artikel

D [mm]
Emax [mm]

Schotaansluitingen, LE (metrisch): 4 van 4 artikelen

Schotstekkeraansluiting 4mm, IQS-LE (EPDM-afdichting)
  • D [mm]

    4

  • A

    M 16x1

  • Emax [mm]

    14,2

  • Bedrijfsdruk [bar]

    -0,95 tot 16

Direct leverbaar

2,04 €

Schotstekkeraansluiting 5mm, IQS-LE (EPDM-afdichting)
  • D [mm]

    5

  • A

    M 16x1

  • Emax [mm]

    14,2

  • Bedrijfsdruk [bar]

    -0,95 tot 16

Direct leverbaar

2,23 €

Schotstekkeraansluiting 6mm, IQS-LE (EPDM-afdichting)
  • D [mm]

    6

  • A

    M 16x1

  • Emax [mm]

    14,2

  • Bedrijfsdruk [bar]

    -0,95 tot 16

Direct leverbaar

2,23 €

Schotstekkeraansluiting 8mm, IQS-LE (EPDM-afdichting)
  • D [mm]

    8

  • A

    M 20x1

  • Emax [mm]

    15,1

  • Bedrijfsdruk [bar]

    -0,95 tot 16

Direct leverbaar

2,33 €

Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
