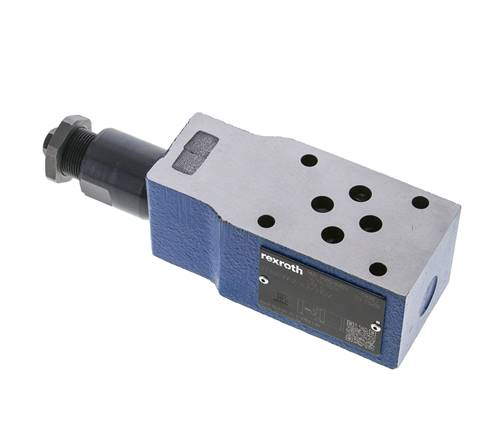

Bosch-Rexroth NG 6-Trykbegrænsningsventil
Varenummer:
ZDB 6 VA2-4X/315V ***
Varebeskrivelse
Brug:
NG 6 mellempladerventiler benyttes i kombination med NG 6 vejventiler. Mellempladeventilerne monteres mellem vejventilen og tilslutningpladen. Hver mellemplade har en bestemt funktion, hvorved kraft, bevægelse og hastighed i en hydraulikcylinder eller hydraulikmotor styres.
Materialer:
Hus: nodulært støbejern, indvendige dele: stål, pakninger: NBR
Medier:
Hydraulikolier på mineraloliebasis (viskositet: Bosch-Rexroth: 10 - 500 mm²/s, alternativ: 20 - 400 mm²/s)
Driftstryk:
0 - 315 bar (alternativ: 0 - 320 bar)
Nominelt flow:
til ca. 60 l/min afhængigt af ventil (rekvirér tryktabkurver efter behov) anbefales anvendelse op til ca. 40 L/min
bemærkning:
Tilslutningsmønsteret NG 6 er standardiseret i henhold til DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 og NFPA-D03. Ventilerne skal fastgøres med skruer i styrkeklasse 12.9.
Leverancens omfang:
Ventil inklusive pakninger, uden skruer.
NG 6 mellempladerventiler benyttes i kombination med NG 6 vejventiler. Mellempladeventilerne monteres mellem vejventilen og tilslutningpladen. Hver mellemplade har en bestemt funktion, hvorved kraft, bevægelse og hastighed i en hydraulikcylinder eller hydraulikmotor styres.
Materialer:
Hus: nodulært støbejern, indvendige dele: stål, pakninger: NBR
Medier:
Hydraulikolier på mineraloliebasis (viskositet: Bosch-Rexroth: 10 - 500 mm²/s, alternativ: 20 - 400 mm²/s)
Driftstryk:
0 - 315 bar (alternativ: 0 - 320 bar)
Nominelt flow:
til ca. 60 l/min afhængigt af ventil (rekvirér tryktabkurver efter behov) anbefales anvendelse op til ca. 40 L/min
bemærkning:
Tilslutningsmønsteret NG 6 er standardiseret i henhold til DIN 24340-A6 / ISO 4401-03 (NG 6) / CETOP R 35 H-03 og NFPA-D03. Ventilerne skal fastgøres med skruer i styrkeklasse 12.9.
Leverancens omfang:
Ventil inklusive pakninger, uden skruer.
Egenskaber
| Udførelse | Bosch-Rexroth |
| Funktion | Trykbegrænsningsventil |
| Påvirket gennemstrømning | A -> T |
| Tryk trin [bar] | 0 - 315 |
| Klemlængde [mm] | 40 |
| Temperaturområde [°C] | -20 til +80 |
Yderligere oplysninger om ZDB6VA2-4X/315V
| Vægt | 1,2 kg / styk |
| GTIN | 4050571809744 |
| Toldvarenummer | 84812010 |
| RoHS-konform | Ja |
| Producent | Bosch-Rexroth |
Dokumenter
- Katalogside Atlas 9 (side 811) (PDF)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
*Anbefalet anvendelse, **drosselretningen kan ændres ved omdrejning, ***pakninger af FKM
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
