Artikelbeschreibung
Werkstoffe:
Körper: Aluminium eloxiert und Kunststoff, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
3 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Funktion:

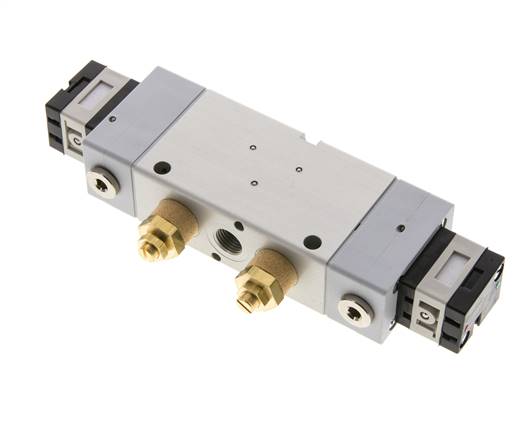

Das Ozillierventil erzeugt oszillierende Vorgänge wie z. B. Rütteln, Abklopfen, Tauchen in Verbindung mit doppeltwirkenden Zylindern. Wird der Eingang 1 mit Druckluft versorgt, so werden die Ausgänge 4 und 2 wechselweise mit Druckluft beaufschlagt. Das Ventil schaltet um, sobald der Zylinder in eine Endlage gefahren, bzw. der Leitungsdruck angestiegen ist. Die Geschwindigkeit des angesteuerten Zylinders und damit auch die Hubfrequenz wird durch die beiden Abluftdrosseln eingestellt. Endschalter werden nicht benötigt.
Körper: Aluminium eloxiert und Kunststoff, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: NBR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
3 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Funktion:
Das Ozillierventil erzeugt oszillierende Vorgänge wie z. B. Rütteln, Abklopfen, Tauchen in Verbindung mit doppeltwirkenden Zylindern. Wird der Eingang 1 mit Druckluft versorgt, so werden die Ausgänge 4 und 2 wechselweise mit Druckluft beaufschlagt. Das Ventil schaltet um, sobald der Zylinder in eine Endlage gefahren, bzw. der Leitungsdruck angestiegen ist. Die Geschwindigkeit des angesteuerten Zylinders und damit auch die Hubfrequenz wird durch die beiden Abluftdrosseln eingestellt. Endschalter werden nicht benötigt.
Eigenschaften
| Gewinde (3x) | G 1/4" |
| Durchfluss [l/min] | 1300 |
Weitere Informationen zu OS514
| Gewicht | 550 g / Stk. |
| GTIN | 4050571537494 |
| Zollwarennummer | 84812090 |
| RoHS konform | Ja |
Dokumente
- Katalogseite Atlas 9 (Seite 780) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
