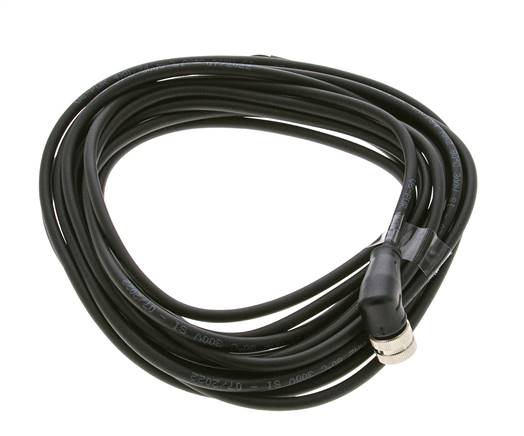

Kabel mit M12-Kupplung, 5 m, abgewinkelt, 4 lose Kabelenden (Pin 1 bis 4)
Artikelnummer:
KAB M12 5 W
Artikelbeschreibung
Beschreibung:
Vorkonfektionierte Verbindungsleitungen mit einerseits M 12-Buchse (M 12x1 Innengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig) und andererseits losen Kabelenden oder M 12-Stecker (M 12x1 Außengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig)
Temperaturbereich:
-25 bis +90 °C
Spannung:
max. 60 V AC/DC, max. 4 A
Schutzart:
IP 67
Kabel:
PUR-Kabel, 4 oder 5x 0,34 mm² (nur für statische Anwendungen)
Kabelbelegung:
Pin 1 - braun, Pin 2 - weiß, Pin 3 - blau, Pin 4 - schwarz, Pin 5 - grau (nur bei 5-adrig belegt)
Verwendung:
Diese Kabel werden bevorzugt für den Anschluss von elektronischen Druckschaltern, induktiven Näherungsschaltern, Fotoschaltern oder als Spannungsversorgung von Ventilinseln / Ventilterminals verwendet. Die 5-polige Buchse passt auf M 12-Stecker mit 5 und 4 Pins.
Vorkonfektionierte Verbindungsleitungen mit einerseits M 12-Buchse (M 12x1 Innengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig) und andererseits losen Kabelenden oder M 12-Stecker (M 12x1 Außengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig)
Temperaturbereich:
-25 bis +90 °C
Spannung:
max. 60 V AC/DC, max. 4 A
Schutzart:
IP 67
Kabel:
PUR-Kabel, 4 oder 5x 0,34 mm² (nur für statische Anwendungen)
Kabelbelegung:
Pin 1 - braun, Pin 2 - weiß, Pin 3 - blau, Pin 4 - schwarz, Pin 5 - grau (nur bei 5-adrig belegt)
Verwendung:
Diese Kabel werden bevorzugt für den Anschluss von elektronischen Druckschaltern, induktiven Näherungsschaltern, Fotoschaltern oder als Spannungsversorgung von Ventilinseln / Ventilterminals verwendet. Die 5-polige Buchse passt auf M 12-Stecker mit 5 und 4 Pins.
Eigenschaften
| Bauform | abgewinkelt |
| Kabelende 1 | M 12-Buchse (A-codiert) |
| Kabelende 2 | 4 lose Kabelenden (Pin 1 bis 4) |
| Kabellänge [m] | 5 |
| Anzahl Adern | 4 |
Weitere Informationen zu KABM125W
| Gewicht | 155 g / Stk. |
| GTIN | 4050571885250 |
| Zollwarennummer | 85369010 |
| RoHS konform | Ja |
Dokumente
- Katalogseite Atlas 9 (Seite 893) (PDF)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
