Verbindungsleitungen, DIN EN 61076-2-101 (A-codiert), M 12 (5-polig)

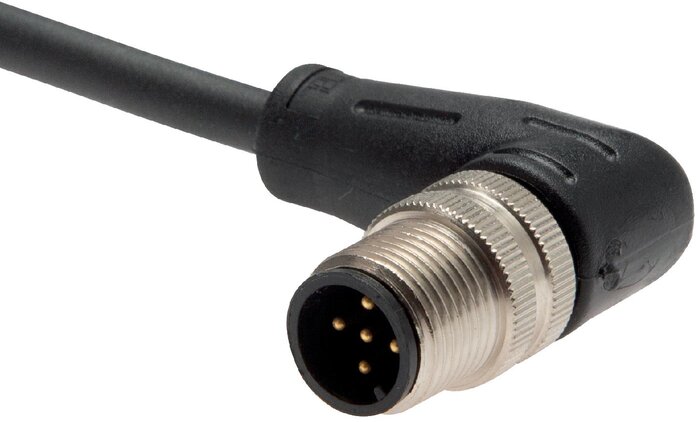

Exemplarische Darstellung: M 12-Buchse gerade Exemplarische Darstellung: M 12-Buchse abgewinkelt Exemplarische Darstellung: 4-adrig Exemplarische Darstellung: 5-adrig Exemplarische Darstellung: M 12-Stecker gerade Exemplarische Darstellung: M 12-Stecker abgewinkelt Schaltsymbol: M 12-Buchse (A-codiert, 5-polig) Schaltsymbol: M 12-Stecker (A-codiert, 5-polig)

Beschreibung:

Vorkonfektionierte Verbindungsleitungen mit einerseits M 12-Buchse (M 12 x 1 Innengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig) und andererseits losen Kabelenden oder M 12-Stecker (M 12 x 1 Außengewinde nach DIN EN 61076-2-101, A-codiert, 5-polig)

Temperaturbereich:

-25°C bis +90°C

Spannung:

max. 60 V AC/DC, max. 4 A

Schutzart:

IP 67

Kabel:

PUR-Kabel, 4 oder 5 x 0,34 mm² (nur für statische Anwendungen)

Kabelbelegung:

Pin 1 - braun, Pin 2 - weiß, Pin 3 - blau, Pin 4 - schwarz, Pin 5 - grau (nur bei 5-adrig belegt)

Verwendung:

Diese Kabel werden bevorzugt für den Anschluss von elektronischen Druckschaltern, induktiven Näherungsschaltern, Fotoschaltern oder als Spannungsversorgung von Ventilinseln / Ventilterminals verwendet. Die 5-polige Buchse passt auf M 12-Stecker mit 5 und 4 Pins.

{{ $t('shop.all.dokumente') }}:

  • Katalogseite Atlas 9 (Seite 893) atlas9_seiten/893.pdf
