Das Quetschventil – Die perfekte Lösung bei abrasiven Medien!

Welches Absperrventil eignet sich am besten bei Lebensmittelanwendungen oder für abrasive Medien? Eine Absperrklappe beispielsweise ist zwar dazu geeignet abrasive Medien abzusperren, jedoch hat man nur gewisse Nennweiten zur Verfügung. Zudem fehlt bei der Absperrklappe aufgrund der im Medium stehenden Klappe der volle Durchgang. Ein Kugelhahn wiederum verfügt zwar über einen vollen Durchgang, verschleißt aber bei abrasiven Medien sehr stark und ist auch nur bedingt für die Lebensmittelindustrie geeignet. Für solche Anwendungen haben wir ein simples und geniales Ventil im Programm. Das Quetschventil! Wie dieses funktioniert, erklärt Ihnen unser Experte im Folgenden Video!

Video Highlights:

0:07 Minuten: Welche Absperrventile eignen sich für Lebensmittelanwendungen
oder abrasive Medien?
1:00 Minuten: Das Quetschventil im Querschnitt!
1:53 Minuten: Die verschiedenen Gehäusebauformen!
2:32 Minuten: Die Gehäusebauformen von Festo!
3:01 Minuten: Welchen Nachteil gibt es und welche Lösung gibt es?

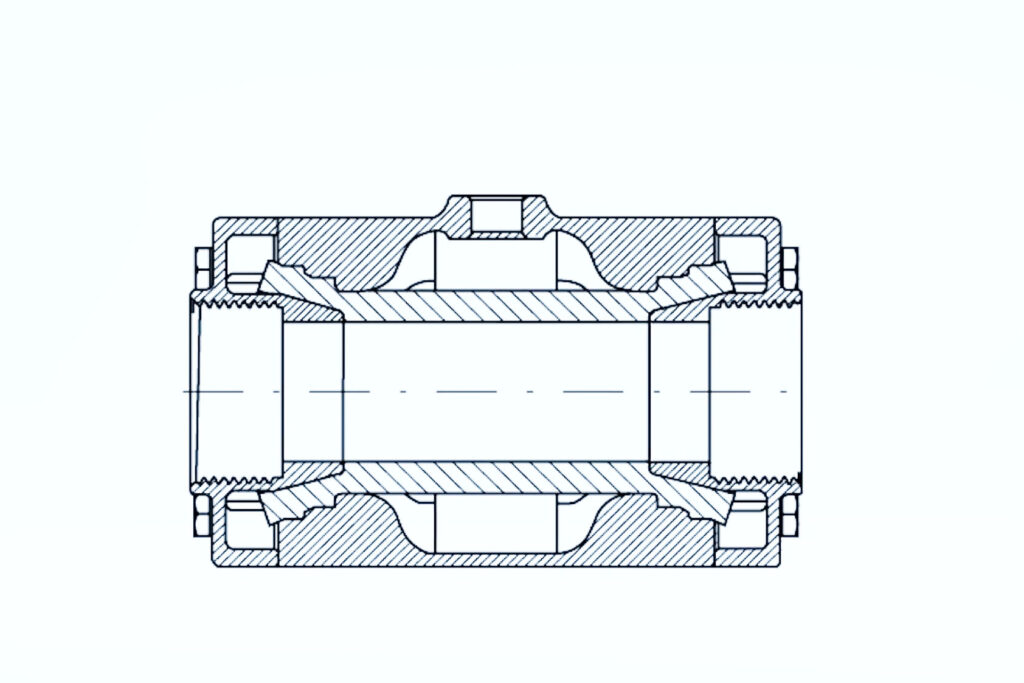

Das Quetschventil im Querschnitt!

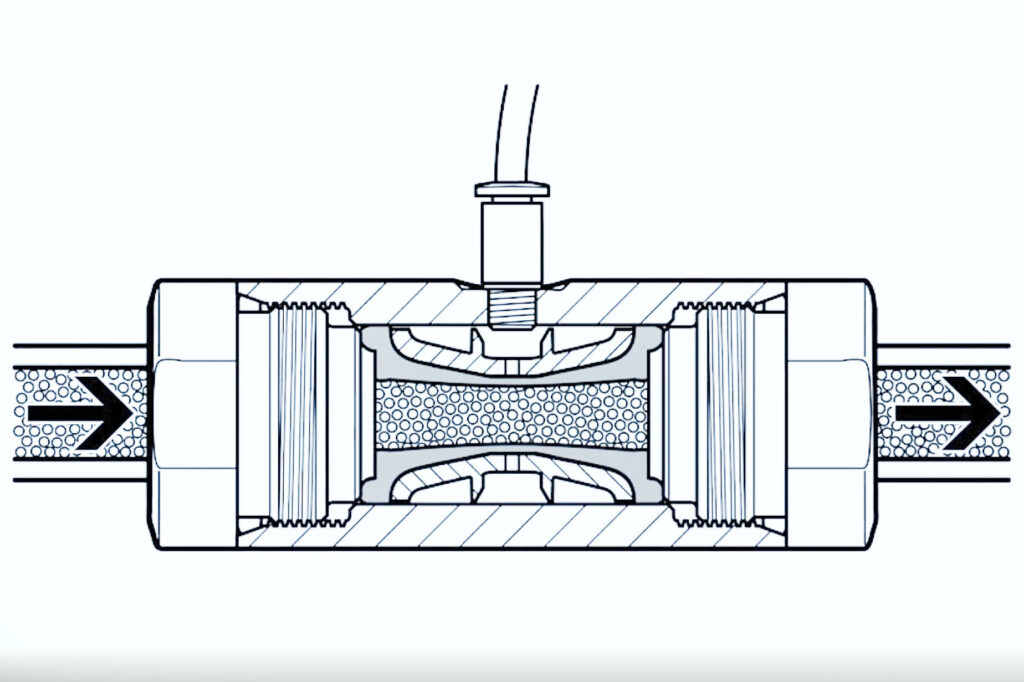

Im Inneren des Quetschventils liegt eine Manschette beziehungsweise ein formstabiler Schlauch. Dieser wird durch die Beaufschlagung mit Druckluft zusammengequetscht. Beim Wegfall der Druckluft stellt der Schlauch sich automatisch wieder zurück und der volle Durchgang ist wieder hergestellt. Das hat den Vorteil, dass man durch den geringen Strömungswiderstand keine Verstopfungen oder Einschlüsse des Mediums im Ventil hat.

Die verschiedenen Gehäusebauformen bei Quetschventilen!

In unserem Programm finden Sie unterschiedliche Gehäusebauformen von Quetschventilen aus unserem eigenen Sortiment. Darüber hinaus bieten wir Ihnen zudem die neue Reihe unseres Vertriebspartners Festo an. Hierbei handelt es sich um die Typen VZQA.

Die Quetschventile finden Sie in unserem Landefeld Atlas 9 in verschiedenen Gehäusewerkstoffen wie beispielsweise Aluminium, Edelstahlgehäuse oder einem polymer Kunststoff. Auch bei den Manschetten haben Sie die Wahl zwischen unterschiedlichen Werkstoffen. Einem lebensmittelechten Naturgummi, einer EPDM-Seele oder aber auch einem speziell abriebfesten Naturgummiwerkstoff für abrasive Medien.

Die Quetschventile von Festo!

Unser Vertriebspartner Festo bietet die Standardventile in ähnlichen Werkstoffen an. Auch hier haben sie die Wahl zwischen Aluminium, Edelstahlgehäusen oder Gehäusen bei denen die medienberührenden Bauteile aus Kunststoff sind.

Die Auswahl bei den Manschettenwerkstoffen liegt hier bei NBR, EPDM und Silikon. Im Festo Programm finden Sie darüber hinaus auch Gehäuse mit einem speziellen Hygieneflansch. Dieser ist gezielt für die Lebensmittel- und Pharmaindustrie entwickelt worden. Bei den Festo Ventilen haben wir außerdem eine Muffenbauform mit eingeschraubten Deckeln. Dadurch läßt sich beim Manschettenwechsel ein wenig Zeit sparen.

Der Nachteil bei Quetschventilen!

Einen Nachteil haben alle bisher gezeigten Ventile allerdings. Durch die Bauart bedingt ist ein Quetschventil in seiner Ruhestellung immer offen.

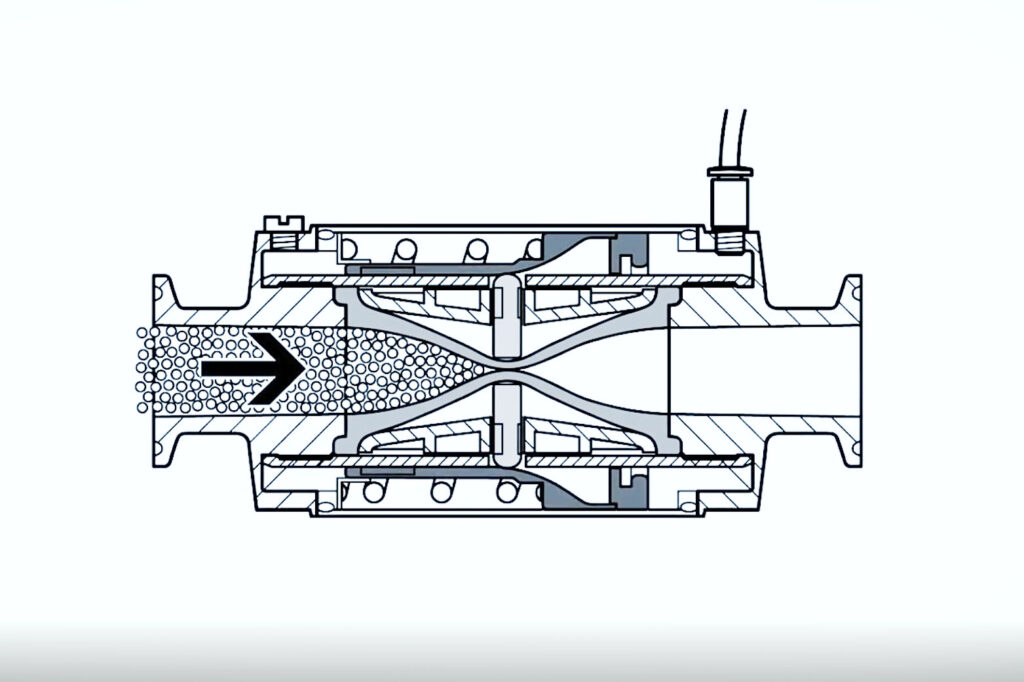

Festo bringt hier eine Weiterentwicklung ins Spiel und somit ein Quetschventil auf den Markt, welches in seiner Ruhestellung geschlossen ist. Diese in Nullstellung geschlossenen Ventile erkennt man an dem seitlichen Druckluftanschluss. Hierbei arbeitet die Luft nicht mehr direkt auf der Manschette, sondern eine mechanisch betätigte Hülse wird pneumatisch nach links verschoben.

In der Grafik sehen Sie, dass eine federbelastende Hülse die Manschette mechanisch zusammenschiebt, sobald die Steuerluft wegfällt. Hierbei handelt es sich um ein einfaches aber sehr sinnvolles Prinzip. Festo hat dabei auch an eine Stellungsüberwachung gedacht. Denn diese Ventile werden optional mit Magnetringen und Schienen für Zylinderschalter angeboten, um die Stellung des Ventils von aussen zu überwachen.

Mit solchen Ventilen fällt es leicht, natürlich immer in Verbindung mit lebensmittelechten Manschetten, Lebensmittel wie beispielsweise Reis, Mehl, Zucker oder auch flüssige Medien zu dosieren bzw. zu portionieren.

Wir unterstützen Sie gerne!

Unser technisches Vertriebsteam unterstützt und berät Sie zudem gerne bei der Auswahl der geeigneten Quetschventile für Ihre Anwendung!
