Statische Elektrizität in der Industrie: Ursachen, Folgen und Lösungen
Statische Elektrizität entsteht immer dann, wenn zwei unterschiedliche Materialien aneinander reiben oder voneinander getrennt werden. Dabei werden Elektronen von einem Material auf das andere übertragen. Das Ergebnis: Es entsteht eine elektrische Ladung. In vielen Fällen bleibt dieser Effekt unbemerkt, weil sich die Ladung über leitfähige Materialien oder über die Luftfeuchtigkeit wieder abbaut.
In industriellen Prozessen ist das jedoch nicht immer so einfach. Vor allem dort, wo mit Kunststoffen, Folien oder empfindlichen Bauteilen gearbeitet wird, kann elektrostatische Aufladung erhebliche Probleme verursachen.
Welche Folgen hat elektrostatische Aufladung?
In der Praxis zeigt sich statische Elektrizität oft nicht sofort eindeutig. Stattdessen macht sie sich durch Prozessstörungen bemerkbar. Typische Anzeichen sind:
Teile laufen nicht sauber auf Zuführungen
Druckbilder wirken ungleichmäßig oder fehlerhaft
Bauteile landen nicht korrekt im Sammelbehälter
Folien oder Verpackungen verhalten sich unkontrolliert
Mitarbeitende erhalten spürbare Elektroschocks
Neben Störungen im Produktionsablauf kann es auch zu Qualitätsmängeln, Ausschuss oder Schäden an empfindlicher Elektronik kommen. Besonders in automatisierten Fertigungsumgebungen ist eine zuverlässige Neutralisation statischer Ladung daher entscheidend.
Wie lässt sich elektrostatische Ladung messen?
Bevor eine passende Lösung eingesetzt wird, muss zunächst festgestellt werden, ob und in welchem Ausmaß eine elektrostatische Aufladung vorliegt. Dafür kommen spezielle Handmessgeräte zum Einsatz. Mit ihnen lässt sich die statische Ladung direkt am Prozess messen.
So wird schnell sichtbar, ob tatsächlich elektrostatische Aufladung die Ursache für Störungen ist. Auf Basis dieser Messung kann anschließend entschieden werden, wie der Prozess oder auch der Werker geschützt werden muss.
Wie funktionieren Ionisatoren?
Ionisatoren arbeiten mit einer Nadel, an die Hochspannung angelegt wird. Dadurch entsteht ein elektrostatisches Feld. In diesem Feld werden Moleküle in der Umgebungsluft ionisiert. Diese Ionen können anschließend elektrostatische Ladungen auf Oberflächen neutralisieren.
Je nach Anwendung gibt es verschiedene Bauformen, zum Beispiel:
Ionisierstäbe
Ionisier-Ventilatoren
Punkt-Ionisatoren
Sprühpistolen
Messgeräte und Sensoren zur Überwachung
Damit lassen sich sowohl großflächige Anwendungen als auch punktgenaue Entladungen realisieren.
Ionisierstäbe von SMC: Unterschiede und Einsatzbereiche
SMC bietet unterschiedliche Ionisierstäbe für verschiedene Anforderungen an. Grundsätzlich gibt es zwei Ausführungen:
Zum einen Varianten mit integriertem Netzteil, die besonders einfach in Betrieb genommen werden können. Zum anderen Systeme mit separatem Controller und externem Hochspannungsmodul, die mehr Möglichkeiten bei Steuerung und Überwachung bieten.
Die unterschiedlichen Serien decken verschiedene Anforderungen ab:
Einfache Lösung für Standardanwendungen
Die einfacheren Varianten eignen sich für Anwendungen, bei denen eine schnelle und unkomplizierte Installation im Vordergrund steht: anschließen, einschalten, einsetzen.
Erweiterte Kommunikation mit SPS
Andere Modelle bieten die Möglichkeit zur Kommunikation mit einer SPS oder zum Anschluss externer Sensoren. Das ist besonders dann interessant, wenn Zustände, Alarme oder Wartungshinweise in die Maschinensteuerung eingebunden werden sollen.
Spezielle Ausführungen für empfindliche Elektronik
Für die Elektronik- und Halbleiterindustrie gibt es Varianten, bei denen das elektrostatische Feld besonders gering gehalten wird. Das ist wichtig, um sensible elektronische Bauteile, Platinen oder Mikrochips vor Schäden zu schützen.
Warum sind Rückmeldungen und Sensorik wichtig?
Moderne Ionisatoren neutralisieren nicht nur Ladungen, sondern liefern auch wichtige Informationen für den Betrieb. Die Kommunikation mit SPS oder Steuerung dient vor allem der Übermittlung von Zustandsmeldungen.
Dazu gehören zum Beispiel:
Verschmutzung der Nadeln
Leistungsabfall
Hochspannungsalarm
Fehlermeldungen im Betrieb
Ist eine Nadel verschmutzt, sinkt die Leistung des Ionisators. Durch eine entsprechende Meldung weiß der Bediener sofort, dass eine Reinigung erforderlich ist. Auch bei ungewolltem Kontakt mit der Nadel kann das Gerät einen Alarm ausgeben und abgeschaltet werden.
Die ICT-Serie: flexibel und leistungsstark
Die ICT-Serie von SMC umfasst verschiedene Ausführungen für unterschiedliche industrielle Anforderungen. Ein wichtiger Unterschied liegt in der Unterstützung durch Druckluft.
Varianten mit Druckluft
Bei diesen Modellen übernimmt die Druckluft zwei wesentliche Aufgaben:
Erstens schützt sie die Nadel vor Verschmutzung, indem sie eine Art Luftmantel um die Nadel bildet. Zweitens transportiert sie die erzeugten Ionen gezielt in Richtung des Produkts. So können Ionen über größere Distanzen, beispielsweise bis zu zwei Meter, an die gewünschte Stelle gebracht werden.
Das ist besonders bei Anwendungen wie der Folienverarbeitung von Vorteil.
Varianten ohne Druckluft
Modelle ohne Druckluftunterstützung arbeiten mit einer höheren Anzahl an Nadeln und erzeugen dadurch eine hohe Ionenmenge direkt am Einbauort. Sie müssen dafür allerdings näher am Produkt montiert werden, typischerweise im Abstand von nur wenigen Zentimetern.

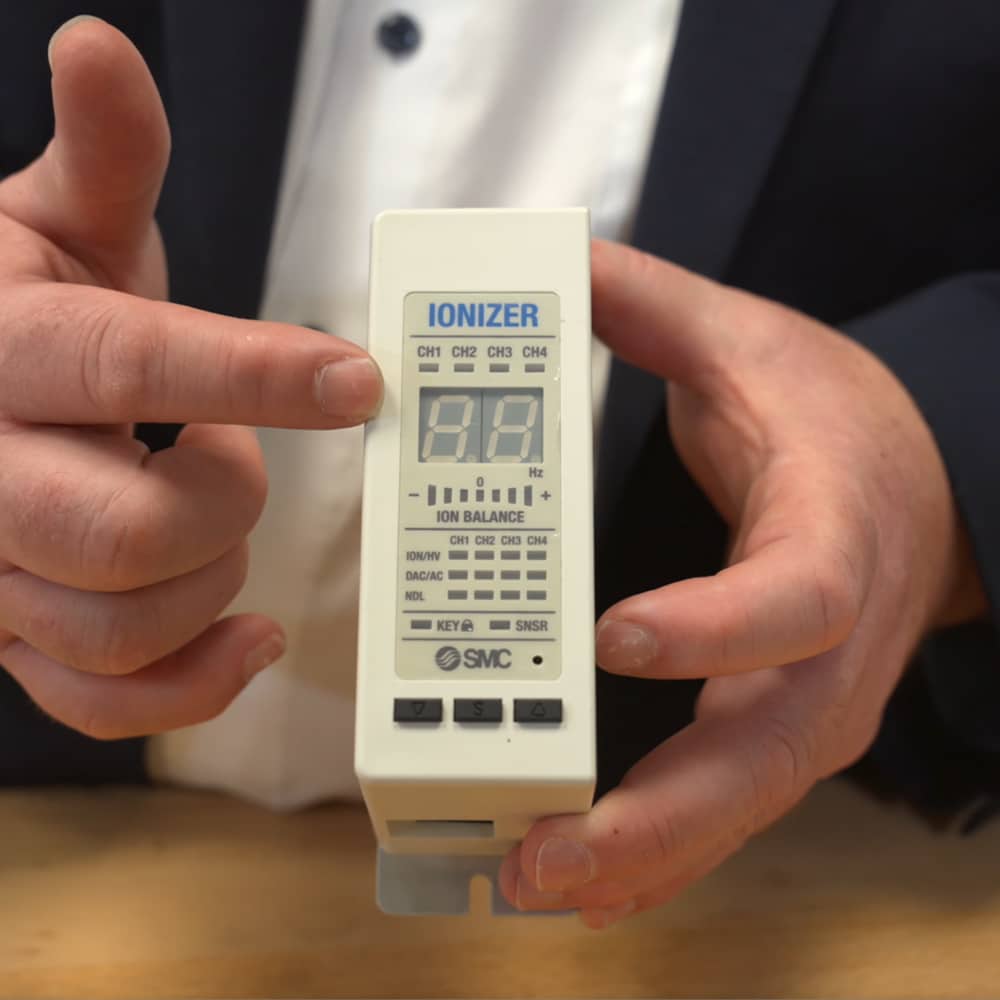

Ein Controller für mehrere Geräte
Ein weiterer Vorteil bestimmter ICT-Systeme: Über einen Controller lassen sich mehrere Stäbe oder Düsen gleichzeitig betreiben. Je nach Ausführung können bis zu vier Geräte angeschlossen werden.
Der Controller bietet unter anderem:
Display zur Statusanzeige
Anzeige zum Ionenabgleich
Einstellmöglichkeiten für den optimalen Betrieb
zentrale Überwachung mehrerer Ionisationspunkte
Dadurch wird die Integration in komplexere Anlagen deutlich einfacher.
Lösungen für Elektronik- und Folienindustrie
Innerhalb des Portfolios gibt es spezielle Geräte für besonders anspruchsvolle Anwendungen.
Für die Elektronikindustrie sind Modelle ausgelegt, bei denen das elektrische Potenzial so gering wie möglich gehalten wird. So können empfindliche Bauteile geschützt werden.
Für die Folienindustrie gibt es leistungsstarke Varianten, mit denen hohe elektrostatische Ladungen schnell und effektiv abgebaut werden können. Gerade bei Folienanwendungen ist dies entscheidend, um Materialverhalten, Verarbeitung und Qualität sicher im Griff zu behalten.
Kompakte Lösung: alles in einem Gerät
Mit kompakten Ionisierstäben wie dem IZS51 bietet SMC auch Lösungen, bei denen viele Funktionen direkt im Gerät integriert sind. Das bringt mehrere Vorteile mit sich:
nur 24-Volt-Versorgung erforderlich
kein separates Hochspannungskabel durch die Anlage
optional integriertes Ventil für die Druckluft
übersichtliches Display mit allen wichtigen Informationen
einfache Installation durch den Anwender
Auf dem Display lassen sich Betriebszustand, Frequenz, Ionenbalance, Sensorstatus und mögliche Fehlermeldungen direkt ablesen. Das erleichtert die Bedienung und verbessert die Transparenz im laufenden Betrieb.
Unterschiedliche Nadelmaterialien für verschiedene Anwendungen
Auch bei den Nadeln gibt es unterschiedliche Ausführungen. Je nach Anwendungsfall kommen verschiedene Durchflussvarianten und Materialien zum Einsatz.
Im Standardbereich wird häufig Wolfram verwendet. Für sensible Bereiche wie die Halbleiterindustrie kommen hingegen Silizium-Nadeln zum Einsatz. Der Vorteil: So lässt sich vermeiden, dass Metallatome von der Nadel in Richtung Produkt wandern und empfindliche Prozesse beeinflussen.
Energieeffizienz und Wartungsfreundlichkeit
Auch das Thema Energieeffizienz spielt bei modernen Ionisatoren eine wichtige Rolle. SMC berücksichtigt dies unter anderem durch optionale Abschaltventile für die Druckluft. So wird Druckluft nur dann verbraucht, wenn sie tatsächlich benötigt wird.
Zusätzlich sorgen automatische Funktionen zur Erkennung und Einstellung der Ionenbalance dafür, dass die Geräte effizient und zuverlässig arbeiten.
Für die Wartung sind ebenfalls praxisnahe Lösungen vorgesehen. Bei bestimmten Modellen können Nadeln einzeln getauscht oder gereinigt werden, ohne dass der gesamte Stab ersetzt werden muss. Das spart Zeit und Kosten.
Einsatz auch in anspruchsvollen Industrieumgebungen
Ionisatoren werden typischerweise in industriellen Umgebungen eingesetzt. Für anspruchsvollere Einsatzorte mit Feuchtigkeit oder Spritzwasser stehen spezielle Ausführungen mit hoher Schutzart zur Verfügung. Dadurch lassen sich die Geräte auch in raueren Produktionsumgebungen sicher einsetzen.
Fazit
Statische Elektrizität ist in vielen industriellen Prozessen ein oft unterschätzter Störfaktor. Sie kann die Produktqualität beeinträchtigen, Abläufe stören und Mitarbeitende gefährden. Umso wichtiger ist es, elektrostatische Ladungen frühzeitig zu erkennen und gezielt zu neutralisieren.
Mit den Ionisatoren von SMC stehen dafür leistungsfähige Lösungen zur Verfügung – von der einfachen Standardanwendung bis hin zu spezialisierten Systemen für Elektronik-, Halbleiter- oder Folienindustrie. Durch unterschiedliche Bauformen, intelligente Überwachungsfunktionen, wartungsfreundliche Konzepte und energieeffiziente Ausführungen lassen sich für viele Anforderungen passende Lösungen realisieren.
Wer Produktionsprozesse sicherer, stabiler und effizienter machen möchte, sollte das Thema elektrostatische Entladung gezielt in den Blick nehmen.
